Le calcul de l'impédance d'un circuit composé d'une résistance R, d'une inductance L et d'une capacité C mises en série donne :
ou

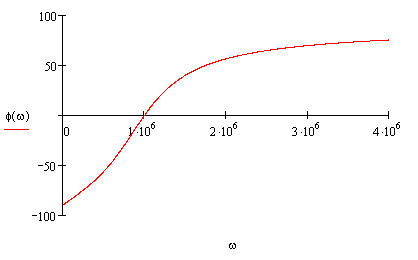

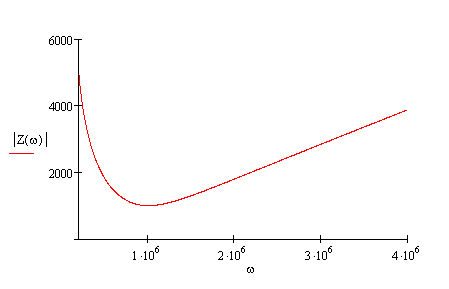

Le module de l'impédance ІZ(w)І et sa phase j(w) évoluent en fonction de la pulsation w de la façon suivante :
Les tensions aux bornes de la résistance (UR), de l'inductance (UL) et de la capacité (UC) se représentent de la façon suivante dans le plan complexe :
Lorsque l'amplitude de la tension UL est égale à celle de UC , l'impédance n'a qu'une composante réelle égale à R. On parle alors de résonnance (de type série) et la fréquence correspondante est appelée fréquence de résonnance. Sa valeur est donnée par :
En dessous de cette fréquence, le circuit se comporte de façon capacitive (basse fréquence)
Au dessus de cette fréquence, le circuit se comporte de façon inductive (haute fréquence)
Au dessus de cette fréquence, le circuit se comporte de façon inductive (haute fréquence)
