Bobine d'inductance : modèle détaillé
Introduction
Lois fondamentales
Eléments
Outils
Signaux variables
Régime sinusoïdal
Analyse en fréquence
Analyse transitoire
Electronique numérique
Les fabricants s'efforcent de réaliser des éléments "inductance" dont la partie inductive est prépondérante, ceci dans toutes les conditions d'utilisation.
Mais il est impossible de réaliser un élément qui soit purement inductifet on peut définir le modèle suivant :
Mais il est impossible de réaliser un élément qui soit purement inductifet on peut définir le modèle suivant :

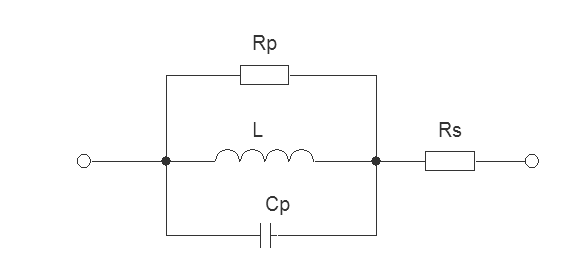

- Cp : capacité parasite (fils de connexion, capacité inter-spires)
- Rs : résistance parasite série (fils de connexion et du bobinage)
- Rp : résistance parasite parallèle (pertes magnétiques)
- L : inductance

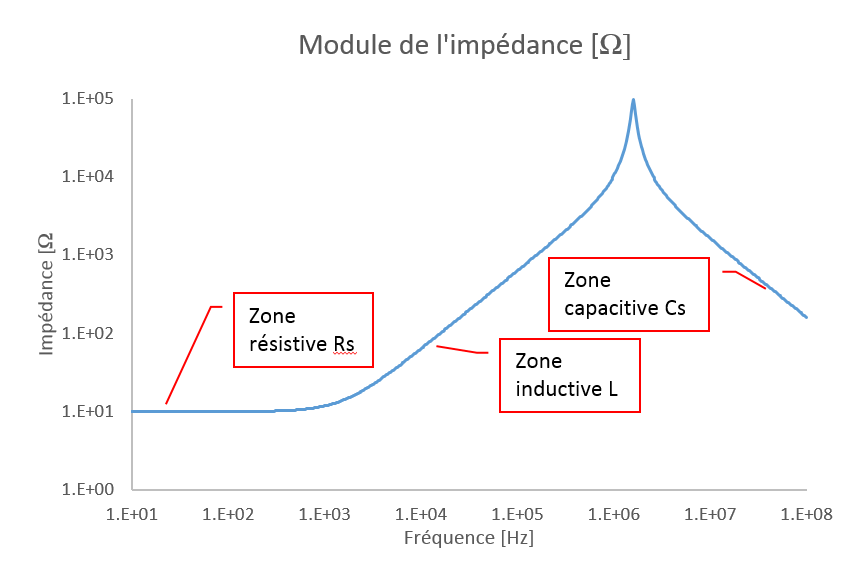

La figure ci-contre illustre le module de l'impédance d'une bobine d'inductance en fonction de la fréquence, calculé avec le modèle ci-dessus. On peut définir trois zones :
- Zone résistive : caractérisée par la résistance série Rs. Cette valeur limite le courant maximum dans l'inductance, donc l'énergie qu'il est possible de stocker
- Zone inductive : caractérisée par l'inductance L. C'est la zone de travail habituelle de la bobine d'inductance
- Zone capacitive : caractérisée par la capacité Cs. C'est une zone à éviter en pratique puisque la bobine d'inductance présente une impédance qui décroît en fonction de la fréquence, ce qui est l'inverse de son comportement souhaité
