Description

Filtre passif qui supprime une bande de fréquence (réjection).

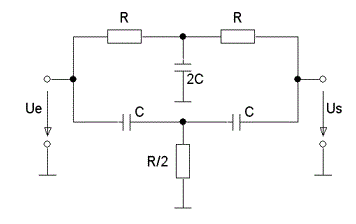

Schéma

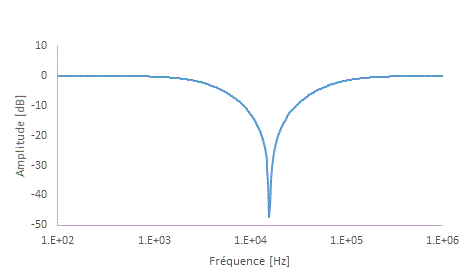

Fonction de transfert (module) en fonction de la fréquence
avec R = 1kW, C = 10nF
La fréquence réjectée vaut : frej = 1/(2p R C)
La largeur de bande réjectée vaut frej / 4
