Dans un schéma électrique, un noeud correspond à rencontre de deux conducteurs au moins.

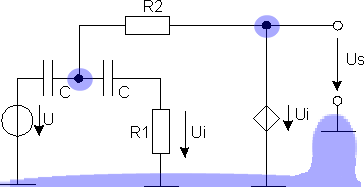

Sur le schéma ci-dessous, les noeuds du circuit sont mis en évidence par une couleur différente. Le noeud correspondant à la masse joue le rôle particulier de référence (potentiel de référence).
Sur le schéma ci-dessous, les noeuds du circuit sont mis en évidence par une couleur différente. Le noeud correspondant à la masse joue le rôle particulier de référence (potentiel de référence).
