La pile électrique est une pompe à électrons basée sur un principe électrochimique. Elle est constituée :
La génération de l’électricité se base sur une réaction chimique de type oxydoréduction dans laquelle l’anode perd des électrons (oxydation) et la cathode absorbe des électrons (réduction).
• D’une anode qui fourni les électrons
• D’une cathode qui capte les électrons
• D’un électrolyte qui ferme le circuit électrique entre l’anode et la cathode. Ce milieu ionique joue le rôle de séparateur. Il permet le transfert d’ions entre l’anode et la cathode
La génération de l’électricité se base sur une réaction chimique de type oxydoréduction dans laquelle l’anode perd des électrons (oxydation) et la cathode absorbe des électrons (réduction).
• Le matériau de l’anode perd des électrons (oxydation). Il passe en solution dans l’électrolyte

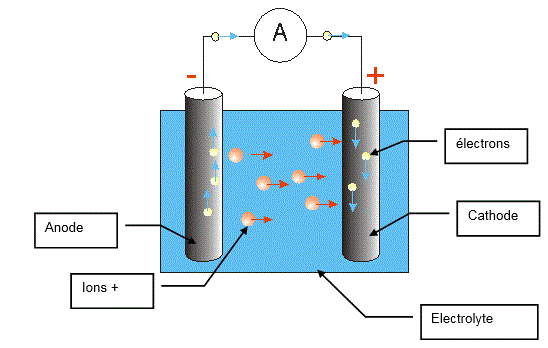

• Les électrons libérés passent dans le circuit électrique (symbolisé dans la figure ci-dessous par un ampèremètre)
• Ces électrons sont captés par le matériau de la cathode qui se transforme en un composé d’une autre valeur de valence
• L’électrolyte assure le transfert des ions positifs
Note : L'énergie électrique est produite par la dégradation chimique de l'anode et de la cathode (usure de la pile)
