Il s’agit d’un circuit intégré composé de plusieurs éléments (transistors, résistances et condensateur) qui est principalement utilisé pour le traitement analogique du signal et sa mise en forme avant traitement numérique par un microcontrôleur.
Relation tension-courant
- La tension de sortie est proportionnelle à la différence de tension apparaissant entre les deux bornes d’entrée (Ui)
- Le gain de l’élément est élevé (plus de 104)
- Les courants d’entrée (ia et ib) sont extrêmement faibles et considérés comme nuls

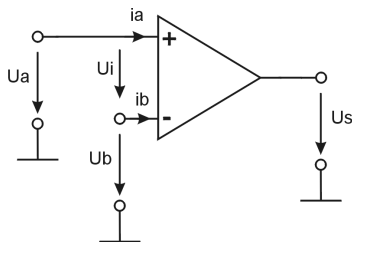

Symbole électrique
Réalisation et technologie
Ces circuits intégrés sont réalisés en silicium, on trouve différentes technologies pour la réalisation des transistors (bipolaire, JFET et MOS). Les fabricants offrent une vaste gamme de ces éléments (en fonction de la consommation, de la rapidité, de la tension d’alimentation,…) et proposent des variantes avec un, deux ou quatre amplificateur opérationnel intégrés dans le même boîtier. Le coût de ces éléments est comparable à celui d’un petit microcontrôleur.
plus de détails dans le cours consacré à ces éléments
