Dans un schéma électrique, une maille correspond à un ensemble de branches qui partent d'un noeud pour y revenir, sans passer deux fois par le même noeud.

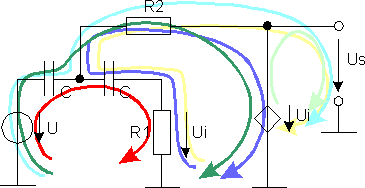

Sur le schéma ci-dessous, les mailles du circuit sont mises en évidence par une couleur différente.

Notes :

Lors de la mise en équation des circuits, il importe de définir un sens pour chaque maille.
La tension de sortie Us (mesurée) ne correspond pas à un élément. Cependant, pour la faire intervenir dans les équations associées au circuit, il est nécessaire de définir une ou plusieurs mailles passant par Us.
Le nombre de maille maximal que l'on peut définir pour un circuit n'est pas toujours facile à déterminer. Ce point ne pose pas de problème en pratique car, lors de la mise en équation de circuits, on ne s'intéresse qu'à des mailles indépendantes (c'est à dire des mailles qui ne résultent pas de la combinaison des autres mailles).
