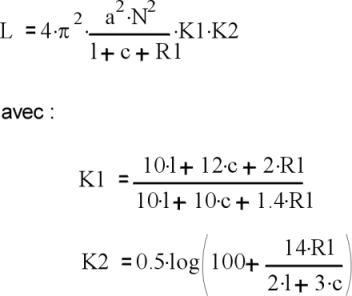

L'inductance d'une bobine peut être approximée par la formule empirique suivante :

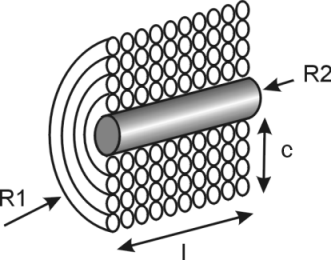

Avec :
- l longueur du bobinage [cm]
- R1 rayon extérieur du bobinage [cm]
- R2 rayon intérieur du bobinage [cm]
- a rayon moyen : (R1+R2)/2
- c épaisseur du bobinage [cm]
- N nombre de spires
- L inductance [H]
Source : L'Émission et la Réception d'Amateur, R A Raffin, Editions Techniques et Scientifiques Françaises, 1974 page 216
Remplissez les quatre champs ci-dessous puis cliquez sur calculer.
Rayon ext. R1 [cm] :
Rayon ext. R2 [cm] :
Epaisseur c [cm] :
Longueur l [cm] :
Nb de spires [1] :
Inductance [nH] :
