La loi des mailles (ou loi de Kirchhoff sur les mailles) exprime le fait que lorsque une charge parcourt un circuit fermé, l'énergie qu'elle perd en traversant une partie du circuit est égale à l'énergie qu'elle gagne dans l'autre partie. Ainsi:

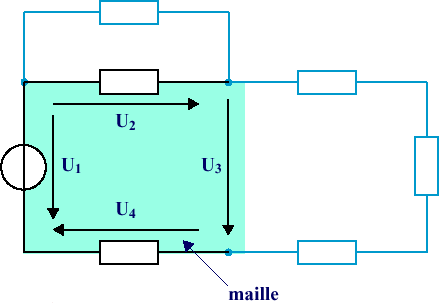

La somme algébrique des tensions le long d'une maille est nulle
Pour cela, il faut choisir arbitrairement un sens de parcours de la maille et convenir que les tensions dont la flèche pointe dans le sens du parcours sont comptées comme positives et les autres comme négatives.
Note
    Une maille est constituée de tensions formant un parcours fermé. Chaque tension est présente d'un point du parcours à un autre sans qu'il y ait nécessairement un courant qui circule entre eux.
