Ampli d'instrumentation à 2 AO
 Modèles
 Traitement du signal
 Convertisseurs
 Seuils
 Défauts
 Technologie

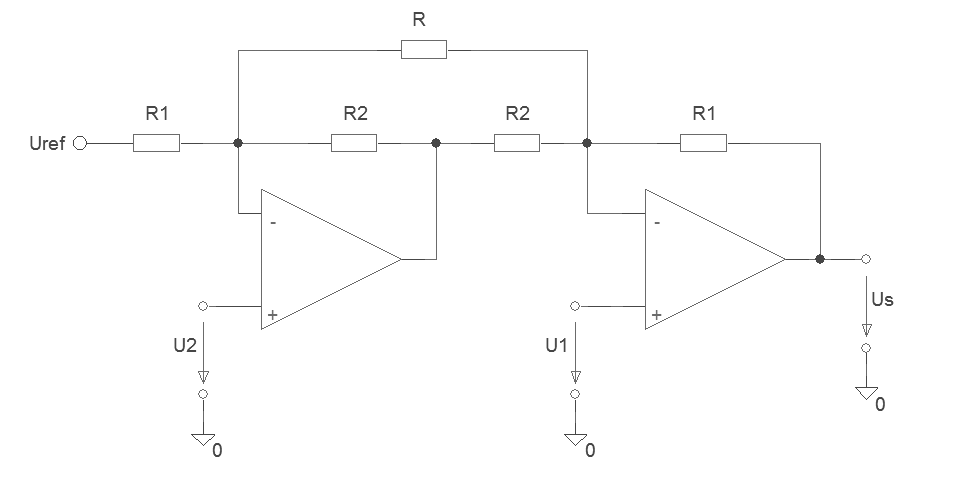

Schéma et caractéristiques :

Limites :

Les points ci-dessous peuvent être critiques avec ce type de montage :

  • Courant d'entrée (200 pA pour une entrée JFET, 50 nA pour une entrée bipolaire), ce point limite la valeur de R1 aux alentours de 1 MOhms (entrée bipolaire) et 100 MOhms pour les entrées JFET ou MOS.
  • Courant de sortie (20 mA)
  • Fréquence maximale dépend du gain. Le produit gain-largeur de bande est de l'ordre de 1 MHz
  • Tension d'offset (2 à 10 mV) amplifiée par le gain. Si ce point pose problème, il est préférable d'utiliser un montage passe-haut.
