Le gain de l'amplificateur opérationnel décroît à partir d'une certaine fréquence (de l'ordre du MHz). Cette décroissance est due aux diverses capacités parasites présentes dans le circuit. Dans ces conditions, les circuits stables risquent de devenir instables et osciller. Ceci dépend du gain réalisé. Pour éviter cette instabilité, les fabricants limitent volontairement la bande passante de la plupart des circuits (capacité de compensation) aux alentours d'une dizaine de Hertz.

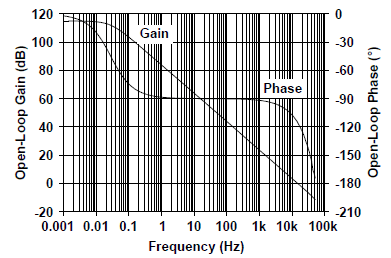

D'autre part, le gain de l'amplificateur est, évidemment, fini. Sa valeur est de l'ordre de 105 à 106 . La figure ci-dessous illustre ceci pour le MCP6041 de MICROCHIP

Cette limitation en fréquence limite également le gain réalisable. Dans le cas du MCP6041, on ne peut pas réaliser un montage dont le gain est supérieur à 25 dB environ (donc un facteur 18) à 1 kHz. La solution à ce problème consiste à mettre en cascade des amplificateurs présentant chacun un gain inférieur au gain critique.
