Passe-bande (bande étroite)
 Modèles
 Traitement du signal
 Convertisseurs
 Seuils
 Défauts
 Technologie

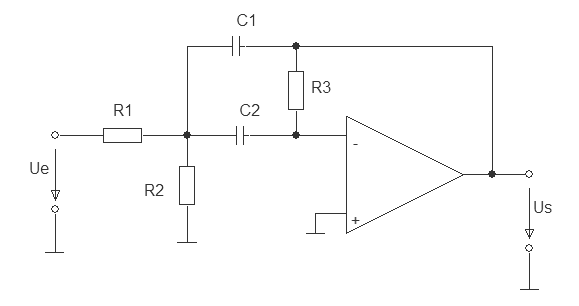

Schéma et caractéristiques :

Avec :
K :   gain en bande passante [1]
w0 :  pulsation centrale [rad/s], soit 2 p f0 avec f0 la fréquence centrale
Q0 :  facteur de qualité Q0 = f0/B [1]
B :    bande passante [Hz]

En fixant C1 et C2, on obtient :

Limites :

Les points ci-dessous peuvent être critiques avec ce type de montage :

  • Courant d'entrée (200 pA pour une entrée JFET, 50 nA pour une entrée bipolaire), ce point limite la valeur de R2 aux alentours de 1 MOhms (entrée bipolaire) et 100 MOhms pour les entrées JFET ou MOS.
  • Courant de sortie (20 mA)
  • Fréquence maximale dépend du gain. Le produit gain-largeur de bande est de l'ordre de 1 MHz
  • Tension d'offset (2 à 10 mV)
