Seuil adaptatif (crête)
 Modèles
 Traitement du signal
 Convertisseurs
 Seuils
 Défauts
 Technologie

Schéma et caractéristiques :

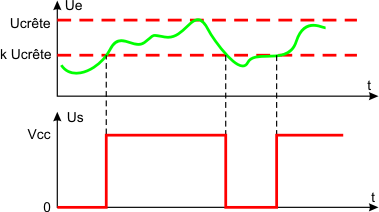

Ce montage ajuste en permanence le niveau de son seuil à la valeur crête du signal d'entrée. Ceci est particulièrement intéressant pour traiter des signaux dont l'amplitude est variable.

  • La constante de temps RpC détermine la durée de maintient de la valeur de crête (environ 3 RpC pour la durée de maintient)
  • Le potentiomètre Rp permet de régler le seuil à une fraction de la tension de crête. Dans certaines applications, on se contente de placer le seuil légèrement qu dessous de la tension crête. Ce décalage est produit par la diode et le potentiomètre est remplacé par une simple résistance.
  • Impédance d'entrée : faible (définie par C)
  • Impédance de sortie : nulle

Limites :

Les points ci-dessous peuvent être critiques avec ce type de montage :
