Amplificateurs opérationnels

Soustracteur
 Modèles
 Traitement du signal
 Convertisseurs
 Seuils
 Défauts
 Technologie

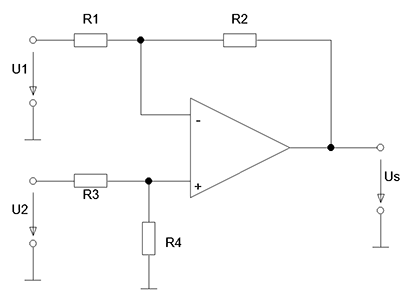

Schéma et caractéristiques :

Limites :

Les points ci-dessous peuvent être critiques avec ce type de montage :

  • Courant d'entrée (200 pA pour une entrée JFET, 50 nA pour une entrée bipolaire), ce point limite la valeur de R aux alentours de 1 MOhms (entrée bipolaire) et 100 MOhms pour les entrées JFET ou MOS.
  • Courant de sortie (20 mA)
  • Fréquence maximale dépend du gain. Le produit gain-largeur de bande est de l'ordre de 1 MHz
  • Tension d'offset (2 à 10 mV) amplifiée par le gain. Si ce point pose problème, Il est préférable d'utiliser un montage passe-haut.
  • Le taux de réjection du mode commun (CMRR) influence la précision de la soustraction. En pratique, les amplificateurs du commerce ont un CMRR suffisamment élevé pour que cette limite ne soit pas sensible.
