Pseudo bruit à 15 bits
Sources de bruit
Analyse du bruit
Modèlisation
Facteur de bruit
Caractéristiques :
Il s'agit d'un spectre de raies dont la fondamentale vaut 0,67 Hz. Les raies ne sont plus visibles sur la représentation ci-dessous et notre oreille est insensible à la périodicité du signal. Dans ce cas la période vaut 1,5s (32767/22kHz), ce qui correspond à0,67 Hz.

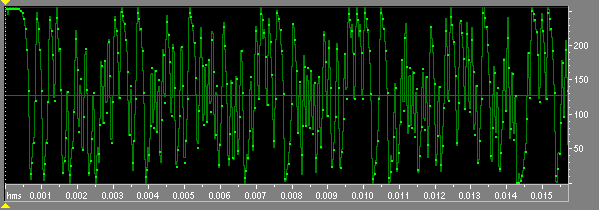

La figure 2 détaille le comportement dans le domaine du temps, ceci sur une durée inférieure à la période du signal. :

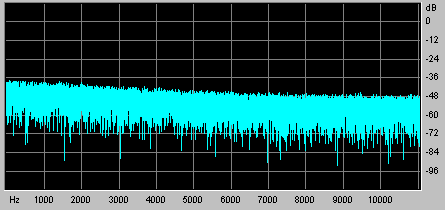

Le spectre en fréquence du pseudo-bruit que vous entendez actuellement a l'allure suivante (Fig. 1) (signal audio échantillonné à 22 kHz, 8 bits, mono).
- 15 bits
- m = 4
- longueur de la séquence 32767
- horloge 22 kHz
Il s'agit d'un spectre de raies dont la fondamentale vaut 0,67 Hz. Les raies ne sont plus visibles sur la représentation ci-dessous et notre oreille est insensible à la périodicité du signal. Dans ce cas la période vaut 1,5s (32767/22kHz), ce qui correspond à0,67 Hz.
La figure 2 détaille le comportement dans le domaine du temps, ceci sur une durée inférieure à la période du signal. :
Figure 1
Figure 2
Remarque :
La fonction en sinc2 est visible sur la figure 1 et on observe une variation de 8 dB environ entre l'amplitude pour une fréquence moitié de la fréquence d'horloge et l'amplitude en basse fréquence.
La fonction en sinc2 est visible sur la figure 1 et on observe une variation de 8 dB environ entre l'amplitude pour une fréquence moitié de la fréquence d'horloge et l'amplitude en basse fréquence.
